Комплектная трансформаторная подстанция

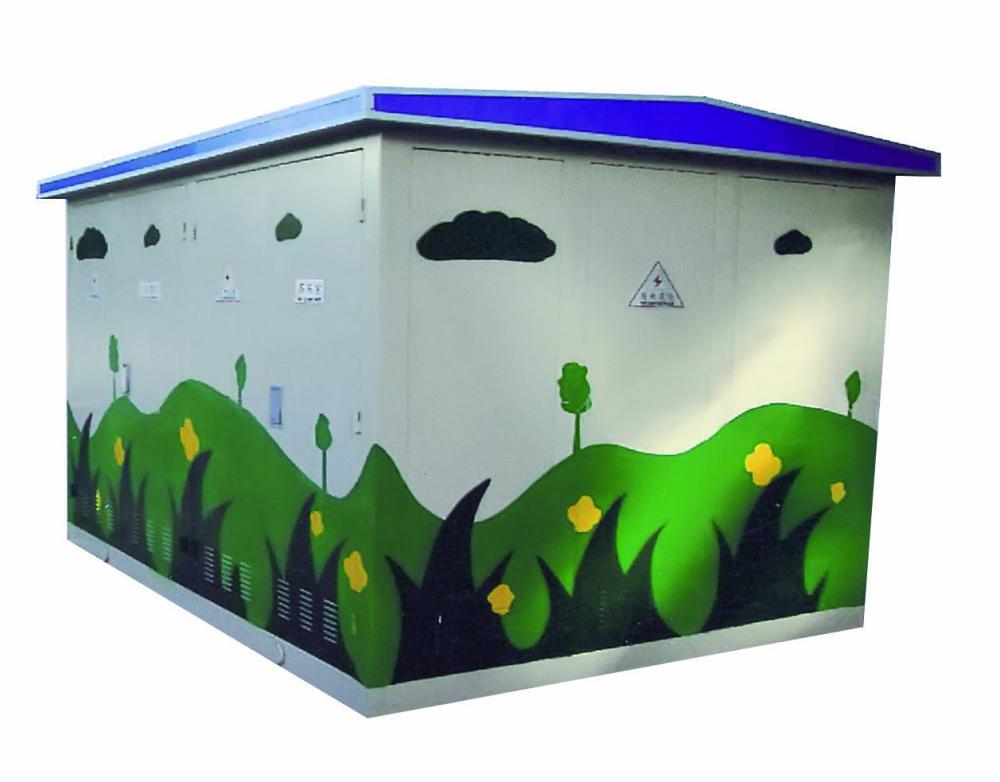

Трансформаторная подстанция, киоскового типа

Компания Shegte предлагает комплектные трансформаторные подстанции высокого качества и по доступным ценам. Классические трансформаторные подстанции сотоят из силовых трансформаторов, распределительного устройства низшего напряжения, распределительного устройства высшего напряжения, а также вспомогательных устройств. Они служат для распределения и преобразования электроэнергии в аэропортах, жилых помещениях, заводах небольшого и среднего размера, нефтяных месторождениях и горнодобывающих территориях.

Технические параметры
Изделие Единица измерения Высокое напряжение Трансформатор Низкое напряжение
Номинальная частота Гц   50
Номинальная мощность КвА 10 30-2500 0.4
Номинальное напряжение кВ 400630   50-2500
Номинальный ток KA 12.2 (2s or 4s）
16（2s or 4s）
20（2s or 4s）		   15(1s)
30(1s)
50(1s)
65(1s)
Номинальный кратковременный допустимый сквозной ток KA 42/48
Частота выдерживаемого тока кВ 75/85
Импульсное выдерживаемое напряжение при ударах молнии кВ   75
Зона охвата отвода кВ Ip33 ±2*2.5% Ip33
Степень защиты KA   Ip23
Уровень шума дБ   50
Характеристика
  • Материал корпуса: плитки из алюминиевого сплава, плитки из нержавеющей стали, стеклоармированная цементно-стружечная плита.
  • Опорная конструкция устройства изготавливается из гальванизированной швеллерной стали, что придает сильную коррозионную устойчивость и исключительную механическую прочность.
  • Основание трансформаторной подстанции имеет двухслойную структуру и отличается превосходной термоизоляцией, противолучевой защитой и вентиляцией.
  • Подстанция разделена на несколько отдельных камер, в то время как все камеры оснащены световыми приборами. На верхней части трансформаторов установлены автоматические приспособления для отсоса воздуха для регулирования температуры внутри камер трансформатора.
  • Сама подстанция окрашена в приятные для глаза цвета, которые хорошо сочетаются с окружающей средой.
Рабочие условия
  • Амплитуда: ≤1000м
  • Скорость ветра: ≤34м/С (≤700pa): -35ºC - +40ºC
  • Температура окружающей среды
  • Относительная влажность: среднесуточная влажность≤95%, среднемесячная влажность≤95%
  • Угол места установки: ≤3º
  • Место установки: Чистые и пожаробезопасные территории без риска образования химической коррозии или вибраций.
  • Если рабочие условия не соответствуют установленным нормам, тогда пожалуйста связывайтесь с нами без колебаний для консультации.
  • Опорная конструкция устройства изготавливается из гальванизированной швеллерной стали, что придает сильную коррозионную устойчивость и исключительную механическую прочность.
Компания Guangdong Shengte Electric Co. была основана в 2008 в районе Наньхай города Фошан. Мы являемся производителями оборудования для передачи и распределения энергии, а также высоковольтного&низковольтного оборудования. Мы всегда придерживались принципа изготовления низкоуглеродистого, экологичного и энергосберегающего оборудования и решений по передаче и распределению энергий для тех отраслей, которые особо нуждаются в этом.
