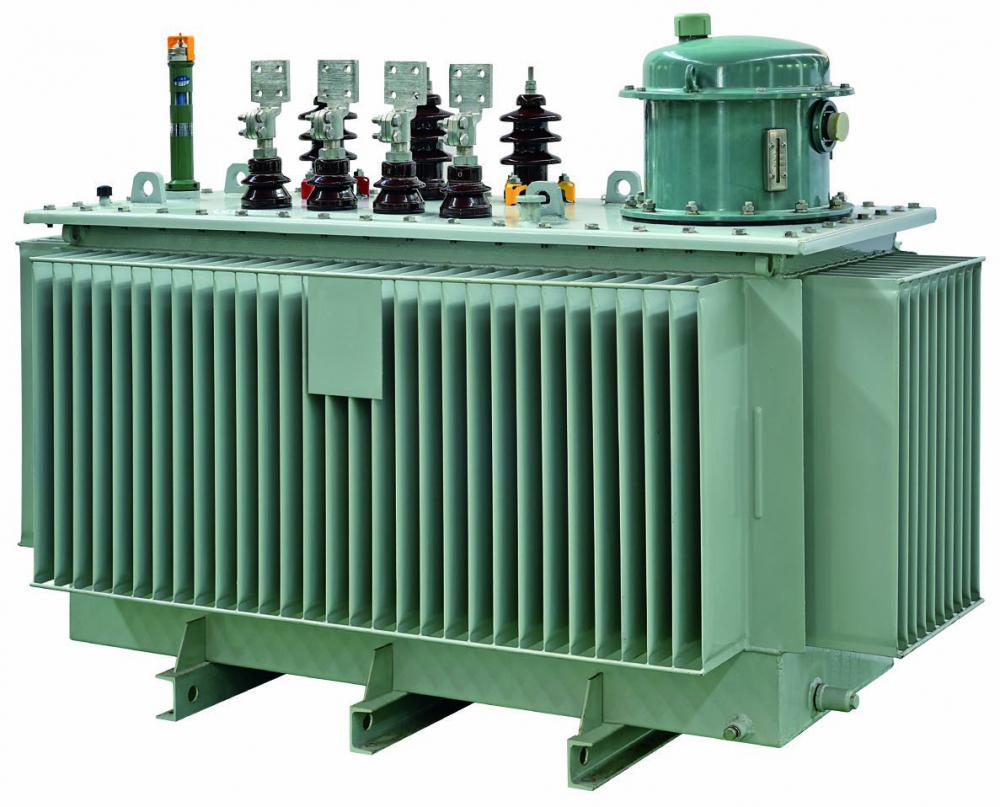

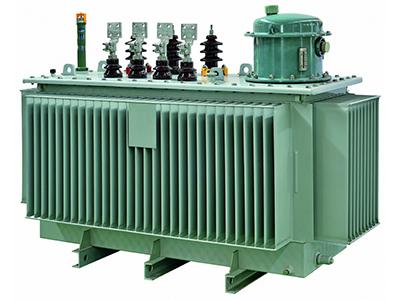

РПН трансформатора，серии S11

РПН трансформатора, серии S11

РПН (регулятор под нагрузкой) изменяет коэффициент трансформации устройства путем регулирования переключателей, которые меняют число витков первичной обработки. Устройство крайне необходимо для пользователей, которые часто сталкиваются с большими колебаниями электросети, РПН поможет обеспечить стабильное напряжение, позволяя как ручное так и автоматическое регулирование напряжения, даже без подключения к электросети. Установленный диапазон напряжения обычно составляет 10±4×2.5квт с диапазоном регулирования ответвлений согласно Вашим требованиям. Использование полностью герметичных масляных баков, предотвращает контакт масла с атмосферным воздухом или влагой, это в свою очередь значительно продлевает срок службы устройства. С помощью гофрированных пластин с упругим деформированием, осуществляется регулирование изменений объема масла в трасформаторе, которые образуются вследствие термального расширения и сжатия. Также, РПН трансформатора оснащен устройством защиты от разгрузочного действия, которое выпускает лишнее давление через клапаны для сброса давления.

Параметры
Модель Номинальная мощность Номинальная мощность Схема и группа соединения обмоток Потеря холостого хода (Вт) Нагрузочные потери(Вт) Ток холостого хода (%) Напряжение холостого замыкания (%) Вес(кг) Габариты(мм) Размер
(мм)
Высокое напряжение Низкое напряжение Вес масла Вес устройства Общий вес Д Ш В
S11-M-30/10 30 11
10.5
10
6.3
6
Tapping link range
±5%
or ±2
×2.5%		 0.4 Yyn0
Dyn11		 95 600 1.3 4 90 200 400 1050 660 1140 400×400
S11-M-50/10 50 130 870 1.1 100 220 460 1070 710 1180
S11-M-63/10 63 150 1040 1 110 250 500 1110 720 1190
S11-M-80/10 80 170 1250 0.9 115 290 550 1120 730 1200
S11-M-100/10 100 200 1500 0.8 120 350 620 1140 740 1220
S11-M-125/10 125 230 1800 0.8 145 390 700 1180 760 1280
S11-M-160/10 160 270 2200 0.7 175 460 830 1210 780 1280 550×550
S11-M-200/10 200 330 2600 0.7 190 520 910 1240 780 1360
S11-M-250/10 250 390 3050 0.6 200 610 1000 1280 800 1380
S11-M-315/10 315 470 3650 0.6 220 730 1190 1330 860 1390
S11-M-400/10 400 560 4300 0.5 260 900 1430 1360 860 1440 660×660
S11-M-500/10 500 670 5100 0.5 280 1000 1600 1439 920 1480
S11-M-630/10 630 800 6200 0.5 4.5 330 1100 1830 1540 1010 1510
S11-M-800/10 800 980 7500 0.4 450 1280 2300 1610 1030 1660 820×820
S11-M-1000/10 1000 1150 10300 0.4 550 1450 2700 1750 1160 1750
S11-M-1250/10 1250 1360 12000 0.3 630 1800 3200 1800 1260 1810
S11-M-1600/10 1600 1640 14500 0.3 800 2100 3700 1930 1300 1890
S11-M-2000/10 2000 1940 18300 0.3 5 1050 2600 4500 2030 1340 2000 920×920
S11-M-2500/10 2500 2290 21200 0.3 1200 3100 5500 2410 1610 2400
S11-M-3150/10 3150 2730 24300 0.3 1400 4100 7200 2750 1810 2600
Характерстика
  • Низкие потери, низкий частичный разряд, минимальный уровень шума и высокая мощность теплоотдачи. Устройства способны работать с 120% номинальной нагрузкой в условиях принудительного охлаждения.
  • Превосходные показатели водонепроницаемости. Трансформаторы способны работать при 100% влажности, а после остановки процесса, их можно сразу же запускать без предварительной сушки.
  • Будучи пожаробезопасными и экологичными, такие трансформаторы доступны для прямой установки в местах с повышенной нагрузкой.
  • Установлены идеальные системы управления теплозащиты, что предоставляет надежную гарантию для безопасной работы трансформаторов.
  • Не нуждается в постоянной технической поддержке, легко устанавливается и не требует высоких эксплуатационных расходов.
Компания Guangdong Shengte Electric Co. была основана в 2008 в районе Наньхай города Фошан. Мы являемся производителями оборудования для передачи и распределения энергии, а также высоковольтного&низковольтного оборудования. Мы всегда придерживались принципа изготовления низкоуглеродистого, экологичного и энергосберегающего оборудования и решений по передаче и распределению энергий для тех отраслей, которые особо нуждаются в этом.
