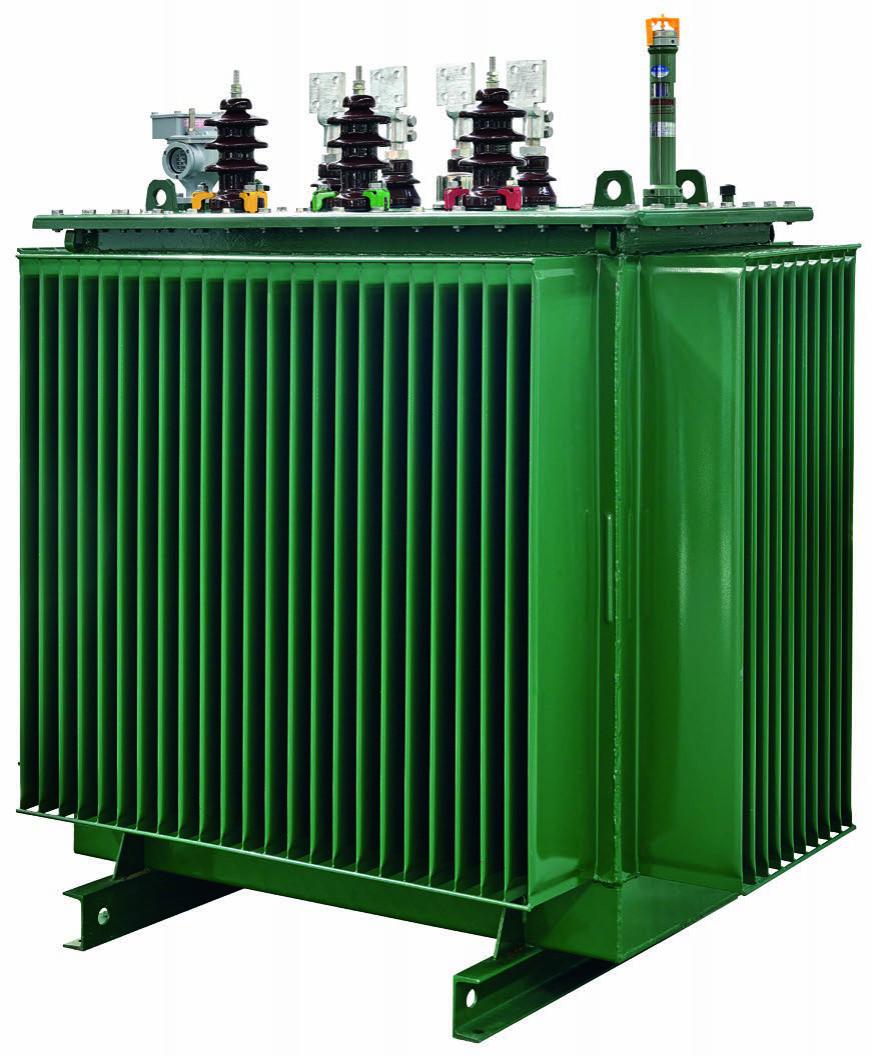

Масляный трансформатор, Серии S11

Масляный трансформатор, Серии S11

Основными частями масляного трансформатора, являются магнитопровод и обмотки. Также, на трансформаторе имеются ВН и НН (вводы и выводы высокого и нижнего напряжения), переключатели, изоляторы. Главное отличие этого вида трансформатора от сухого, заключается в наличии баков с маслом. Масло служит для охлаждения жидкости и изолятора. Наши масляные трансформаторы производятся в герметичном исполнении и только из высококачественных материалов и компонентов. Они подходят для электрических сетей 50Hz AC , относительное рабочее напряжение составляет 10Кв или ниже, устройство доступно для использования в качестве трансформаторов распределения электроэнергии в металлургической, химической текстильной отраслях.

Технические параметры
Модель Номинальная мощность Номинальная мощность высокого напряжения Номинальная мощность низкого напряжения Потеря холостого хода（Вт） Нагрузочные потери（Вт） Ток холостого хода（%） Напряжение холостого замыкания（%） Вес（кг）
Вес масла		 Вес（кг）
Вес оборудования		 Вес（кг）
Общий вес		 Габариты（мм）
Д		 Габариты（мм）Ш Габариты（вв）
В		 Размер
（мм）
S11-M-30/10 30 11
10.5
10
6.3
6
Диапазон отводов
±5%
or ±2
×2.5%		 0.4 95 600 1.3 4 90 200 400 1050 660 1140 400×400
S11-M-50/10 50 130 870 1.1 100 220 460 1070 710 1180
S11-M-63/10 63 150 1040 1 110 250 500 1110 720 1190
S11-M-80/10 80 170 1250 0.9 115 290 550 1120 730 1200
S11-M-100/10 100 200 1500 0.8 120 350 620 1140 740 1220
S11-M-125/10 125 230 1800 0.8 145 390 700 1180 760 1280
S11-M-160/10 160 270 2200 0.7 175 460 830 1210 780 1280 550×550
S11-M-200/10 200 330 2600 0.7 190 520 910 1240 780 1360
S11-M-250/10 250 390 3050 0.6 200 610 1000 1280 800 1380
S11-M-315/10 315 470 3650 0.6 220 730 1190 1330 860 1390
S11-M-400/10 400 560 4300 0.5 260 900 1430 1360 860 1440 660×660
S11-M-500/10 500 670 5100 0.5 280 1000 1600 1439 920 1480
S11-M-630/10 630 800 6200 0.5 4.5 330 1100 1830 1540 1010 1510
S11-M-800/10 800 980 7500 0.4 450 1280 2300 1610 1030 1660 820×820
S11-M-1000/10 1000 1150 10300 0.4 550 1450 2700 1750 1160 1750
S11-M-1250/10 1250 1360 12000 0.3 630 1800 3200 1800 1260 1810
S11-M-1600/10 1600 1640 14500 0.3 800 2100 3700 1930 1300 1890
S11-M-2000/10 2000 1940 18300 0.3 5 1050 2600 4500 2030 1340 2000 920×920
S11-M-2500/10 2500 2290 21200 0.3 1200 3100 5500 2410 1610 2400
S11-M-3150/10 3150 2730 24300 0.3 1400 4100 7200 2750 1810 2600
Характеристика
  • Обмотки отличаются системой с усилием при коротком замыкании. Когда возникает короткое замыкание, система понижает силу замыкания, улучшая таким образом устойчивость к перепадам в электроэнергии.
  • Корпус трансформатора отличается надежной укрепляющей конструкцией, благодаря чему верхние и нижние части обмоток размещены компактно.
  • Относительная низкая плотность магнитного потока является частью разработки устройства, это позволяет снизить потери на холостом ходу и обеспечить регулярную работу сердичника, а также третью гармонику, когда трансформатор находится под напряжением.
  • Гайки и болты бака в трансформаторе, изготовлены из нержавеющей стали 304.
  • С целью продления срока службы трансформатора, используются уплотнительные кольца наивысшего качества.
Рабочие условия
  • Максимальная температура: +40℃
  • Минимальная температура: -25℃
  • Амплитуда: ＜1000м
  • Средняя относительная влажность в месяц: 90%(20℃)
  • Места установки: Территории безопасные от взрывов, воспламенений, химических коррозий и вибраций.Масляные трансформаторы могут устанавливаться как внутри, так и снаружи.
